Realizar la placa y armado

Cuando ya estemos seguros que nuestra fuente funcione, tenemos que pasarla a placa fenolica.

Para eso utilizamos Proteus-Ares:

Ares es la herramienta de rutado de Proteus, se utiliza para la fabricación de placas de circuito impreso, esta herramienta puede ser utilizada de manera manual o dejar que el propio programa trace las pistas, aunque aqui podemos también utilizar el tercer módulo, Electra (Electra Auto Router), el cual, una vez colocados los componentes trazará automaticamente las pistas realizando varias pasadas para optimizar el resultado.

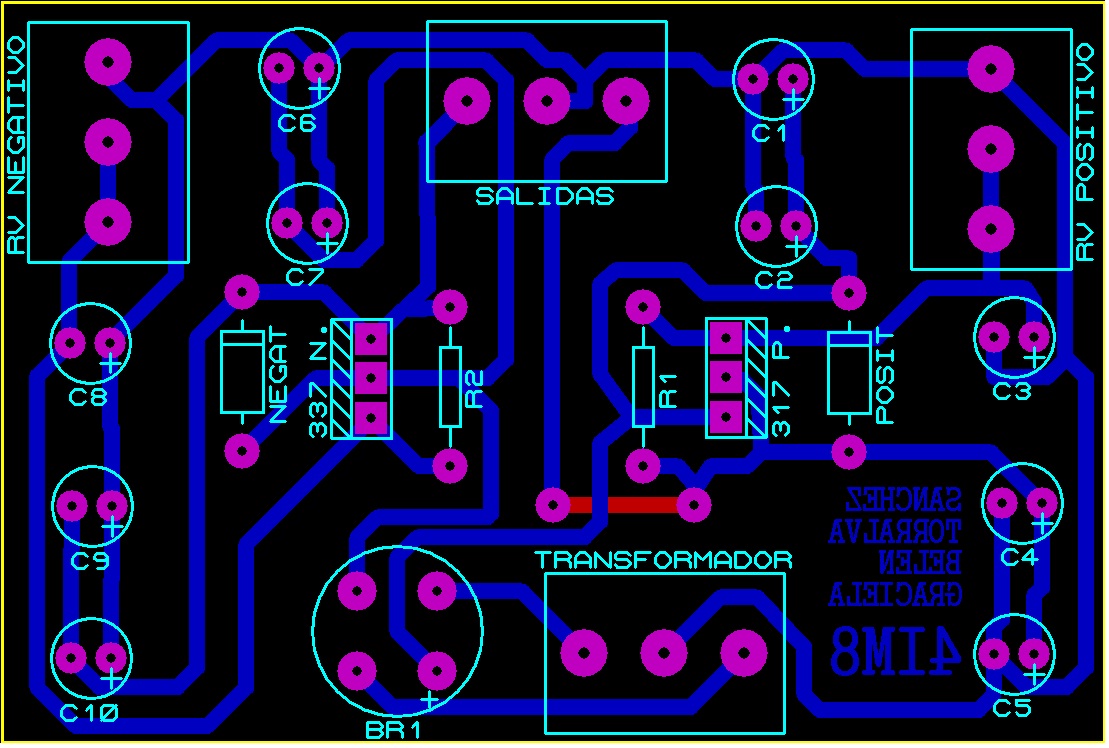

Así queda el diseño:

 Ya que se tiene el diseño se imprime sólamente la parte de abajo asi:

Pero debes de tomar encuenta que se debe de imprimir en una hoja de papel cuche y en impresora laser.

Ya que esta impresa hay que plancharla y para eso se compra una placa fenólica lijada del tamaño apropiado, se coloca la placa con la capa de cobre mirando hacia arriba y encima la impresion con la parte que tiene la tinta pegada al cobre, y se comienza a planchar:

--------------------------------------------------------------------------------------------------------------

Luego de haberla planchado se sumerge en agua para retirar el papel cuche que esta pegado en la placa, procura no dejar si un residuo de papel, para prosteriormente sumergirla en cloruro ferrico, como se muestra a continuación:

Despues hay que perforarla y colocar los componentes, recordando que los potenciometro no se conectan directamente a la placa por que estos deberan estar en el chasis:

 Entonces empezamos a soldar:

Ahora que ya esta soldado y verificamos que funciona hay que armar el chasis, para eso les recomiendo comprar lo siguiente:

• clavija
• 2 metros de cable (para la clavija)
• 2 bornes para punta banana rojos
• 1 borne para punta banana negro
• 2 cables de punta banana y caiman del otro lado
• 1 switch para 250V
• 1 fusible
• 1 portafusible
• 6 tornillos delgados y pequeños con tuerca
• 1 chasis para fuente

 Primero hay que hacer un pequeño orificio en la fuente para que podamos conectar desde ahí la clavija:

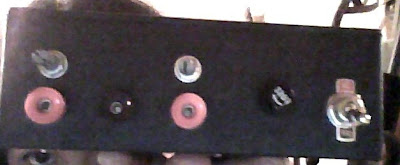

Despues realizamos también orificios para incertar lo demás como se muestra en la imagen:

Luego hay que colocar los componentes dentro del chasis, primero el transformador, hay que ajustarlo con dos de los tornillos y luego la placa que se ajusta con los otros 4 torillos. Las salidas se conectan a los bornes, tierra al negro y positivo y negativo a los rojos. Donde van los potnciometro se conectan cables y conectarlos con los potenciometros que estan ajustados en el chasis.

Para el transformador uno de los cables de entrada se conecta directo a la clavija y al otro se le hace un arreglo en serie con el fusible y el switch para que al final termine de nuevo en la clavija. Las salidas se conectan a la placa:
